激光測拱儀

功能：

可對起重機主梁的拱度、撓度、靜剛度（回彈量）、動剛度、制動下滑量、個運動部位的速度、位移、導軌直線度、平順度等參數進行檢測。

性能特點：

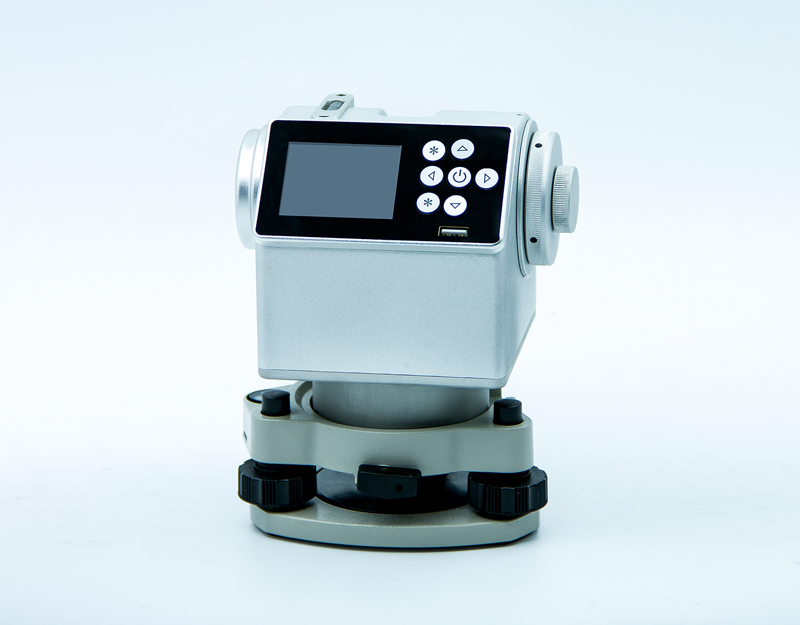

拱度/撓度、回彈量測量單元：

※ 梁下或梁外三點式全方位測量，各測量點可同時顯示三邊距離，提供更豐富的測量數據。

※ 現場無需外接手持測量終端或者平板電腦，操作更方便、快捷。

※ 提供360度30″/2mm水平補償，測量機構與人機交互采用整機一體化設計。

動剛度測量單元：

※ 免梁上安裝，安全方便。

※ 與手持終端之間無線通訊距離Z大100m。

※ 采用PWI技術，可實時顯示振動頻率和振動幅值。

制動下滑量測量單元：

※ 采用高精度拉線位移傳感器，與手持終端之間無線通訊距離Z大可達500m。

導軌測量單元：

※ 直線度和平順度同時檢測。

※ 測量操作方便、簡單。

手持終端：

※ 具有實時時鐘，測量數據自帶時間屬性，所有測量結果可通過藍牙打印機現場打印測量數據。

※ 用戶可設置自動關機時間，同時采用低功耗設計，從而減少充電次數，節能更環保。

※ 自帶文件管理，可方便的查看、打印、刪除歷史數據。

※ USB2.0通訊，免安裝驅動程序，輕松實現數據共享。

技術參數：

拱度/撓度、回彈量測量單元：

1.綜合測量精度：±1mm

2.距離測量范圍：0.05-100m

3.距離測量精度：±1mm

4.俯仰角測量范圍：0-90°

5.俯仰角測量精度：±0.01°

6.水平角測量范圍：0-345°

7.水平角測量精度：±0.01°

8.激光波長：635nm

9.激光功率：<1mw

動剛度測量單元：

1.頻率測量精度：±0.01Hz

2.頻率測量范圍：0.5-50Hz

3.無線通訊距離：100m

制動下滑量及速度位移測量單元：

1.位移測量精度：±0.01mm

2.位移測量范圍：0-7m

3.速度測量精度：±0.001m/s

4.速度測量范圍：0-2.0m/s

5.下滑量測量精度：±1mm

6.無線通訊距離：100m

7.防振系數：50g

8.彈力系數：400g-500g

導軌測量單元：

測量范圍：0.5m-50m

測量精度：±0.5mm

激光波長：635nm

出光功率：＜1mW

手持終端：

1.人體工程學設計，滿足單手操作的測量需求。

2.工業級金屬機殼，堅固耐用。

3.采用8個工程塑膠按鍵，可應對各種復雜測量環境。

4.內嵌儀器儀表專用操作系統，菜單式人機交互界面，簡潔易用。

5.具有實時時鐘和電池電量顯示功能。

6.處理器：dsPIC33FJ系列

7.內存空間：2GB

8.液晶屏：2.4寸 TFT

9.外部IO觸發接口數：1

10.無線通訊距離：500m

11.打印方式：熱敏

12.通訊方式：TTL/RS232/USB2.0/藍牙2.0

13.工作電壓：DC12V

14.工作電流：<90mA

15.待機時間：>6h

16.充電時間：<2h

17.工作溫度：-20℃-50℃

18.重量：0.1Kg

19.尺寸：140mm*55mm*28mm

整機參數：

1.工作電壓：DC12V

2.工作溫度：-10℃-40℃

3.重量：10.0Kg

4.尺寸：700mm*400mm*350mm

配置：

拱度測量單元、動剛度測量單元、制動下滑量測量單元、導軌測量單元、手持終端、三腳架、電源適配器、藍牙打印機等?？筛鶕?jù)客戶需求增減部分測量單元，定制該產品。
